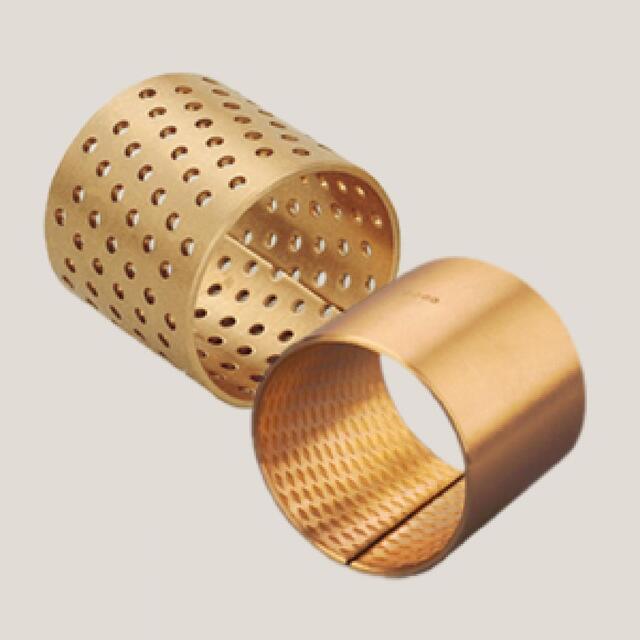

產品特點
d | D | f1 | f2 | L 0 -0.40 | ||||||||||||
10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | ||||
10 | 12 | 0.5 | 0.3 | 1010 | 1015 | 1020 | ||||||||||
12 | 14 | 1210 | 1215 | 1220 | ||||||||||||
14 | 16 | 1410 | 1415 | 1420 | 1425 | |||||||||||
15 | 17 | 1510 | 1515 | 1520 | 1525 | |||||||||||
16 | 18 | 1610 | 1615 | 1620 | 1625 | |||||||||||
18 | 20 | 1810 | 1815 | 1820 | 1825 | |||||||||||
20 | 23 | 0.8 | 0.4 | 2010 | 2015 | 2020 | 2025 | |||||||||
22 | 25 | 2210 | 2215 | 2220 | 2225 | 2230 | ||||||||||
24 | 27 | 2415 | 2420 | 2425 | 2430 | |||||||||||
25 | 28 | 2515 | 2520 | 2525 | 2530 | |||||||||||
28 | 31 | 2815 | 2820 | 2825 | 2830 | |||||||||||
30 | 34 | 1.0 | 0.6 | 3015 | 3020 | 3025 | 3030 | 3035 | 3040 | |||||||
32 | 36 | 3215 | 3220 | 3225 | 3230 | 3235 | 3240 | |||||||||
35 | 39 | 3515 | 3520 | 3025 | 3530 | 3535 | 3540 | |||||||||
40 | 44 | 4020 | 4025 | 4030 | 4035 | 4040 | 4050 | |||||||||
45 | 50 | 1.2 | 0.8 | 4520 | 4525 | 4530 | 4535 | 4540 | 4550 | |||||||
50 | 55 | 5020 | 5025 | 5030 | 5035 | 5040 | 5050 | 5060 | ||||||||
55 | 60 | 5520 | 5525 | 5530 | 5535 | 5540 | 5550 | 5560 | ||||||||
60 | 65 | 6025 | 6030 | 6035 | 6040 | 6050 | 6060 | 6070 | ||||||||
65 | 70 | 6530 | 6535 | 6540 | 6550 | 6560 | 6570 | |||||||||
70 | 75 | 7030 | 7035 | 7040 | 7050 | 7060 | 7070 | 7080 | ||||||||
75 | 80 | 7530 | 7535 | 7540 | 7550 | 7560 | 7570 | 7580 | ||||||||
80 | 85 | 1.4 | 0.8 | 8030 | 8035 | 8040 | 8050 | 8060 | 8070 | 8080 | ||||||
85 | 90 | 8530 | 8535 | 8540 | 8550 | 8560 | 8570 | 8580 | 8590 | |||||||
90 | 95 | 9030 | 9035 | 9040 | 9050 | 9060 | 9070 | 9080 | 9090 | |||||||
95 | 100 | 9540 | 9550 | 9560 | 9570 | 9580 | 9590 | 95100 | ||||||||
100 | 105 | 10050 | 10060 | 10070 | 10080 | 10090 | 100100 | |||||||||
105 | 110 | 10550 | 10560 | 10570 | 10580 | 10590 | 105100 | |||||||||
110 | 115 | 11050 | 11060 | 11070 | 11080 | 11090 | 110100 | |||||||||
| 標準襯套公差(依據DIW W91/1503547) | ||||
標準直徑 | 尺寸 | 相稱孔徑 | 尺寸 | 相稱配稱軸徑 |
10~18 | +0.065 +0.030 | +0.018 0 | +0.046 0 | +0.016 +0.043 |
18~30 | +0.075 +0.035 | +0.021 0 | +0.052 0 | +0.020 +0.020 |
30~50 | +0.085 +0.045 | +0.025 0 | +0.062 0 | +0.025 +0.064 |
50~80 | +0.100 +0.055 | +0.030 0 | +0.074 0 | +0.030 +0.076 |
80~120 | +0.120 +0.070 | +0.035 0 | +0.087 0 | +0.036 +0.090 |
120~180 | +0.170 +0.100 | +0.400 0 | +0.100 0 | +0.043 +0.106 |
180~250 | +0.210 +0.130 | +0.046 0 | +0.115 0 | +0.052 +0.122 |
250~315 | +0.260 +0.170 | +0.0562 0 | +0.130 0 | +0.056 +0.137 |
